Batterie

Panneaux

Contenu à compléter. Informations et procédures liées aux panneaux.

Compteurs

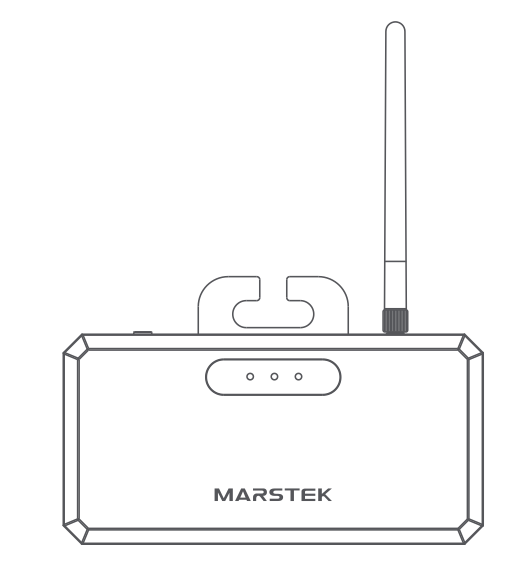

1) Compteur CT – mesure par pinces de courant (CT001)

1.1 Fonction

Le CT001 mesure la consommation électrique en temps réel via des pinces de courant (CT) placées sur les phases.

Les données permettent une adaptation automatique de la production / injection selon la consommation réelle.

1.2 Principe d’installation

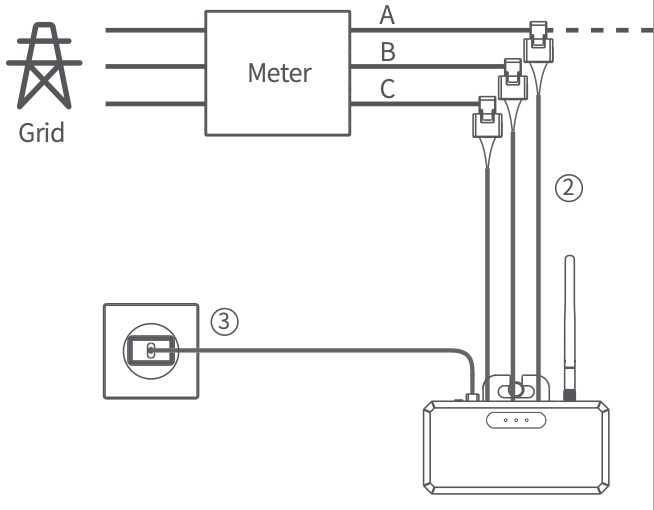

Installer les pinces CT autour des câbles de phase (A / B / C si triphasé).

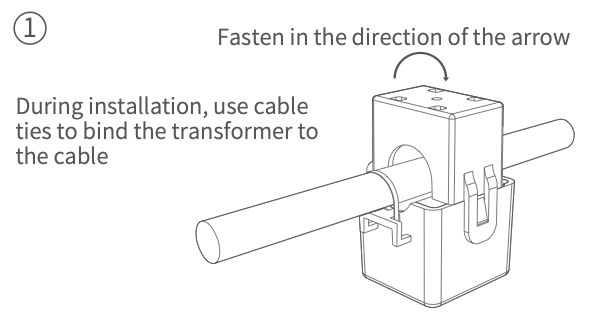

Respecter le sens de la flèche sur chaque pince.
Brancher les pinces sur les ports CT1 / CT2 / CT3 du module.

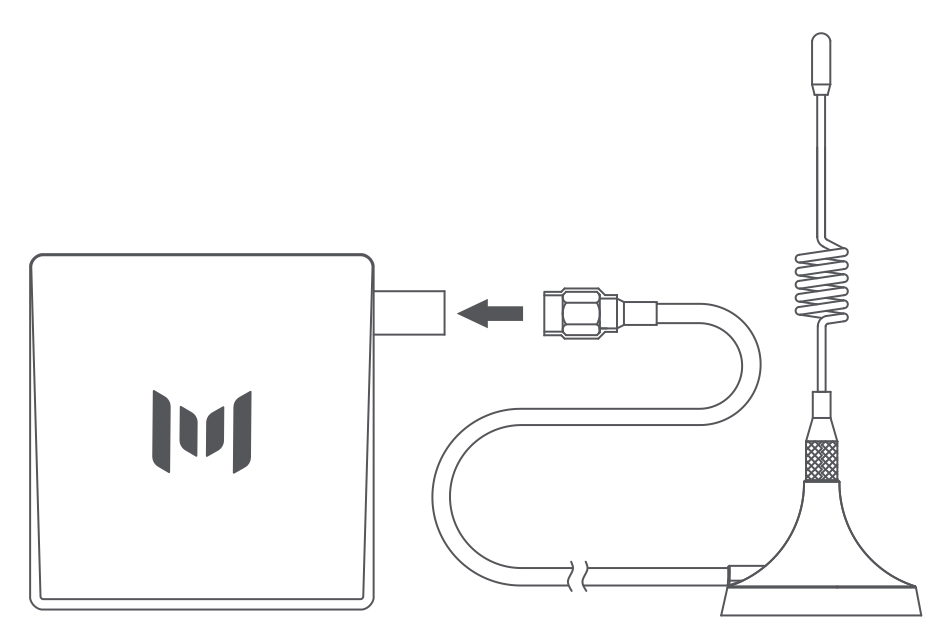

Alimenter le CT001 via USB-C.
Connecter l’appareil au Wi-Fi 2,4 GHz via l’application.

1.3 Points d’attention

Wi-Fi 2,4 GHz uniquement
Installation en coffret : électricien recommandé
Temps d’ajustement possible : jusqu’à ±2 minutes

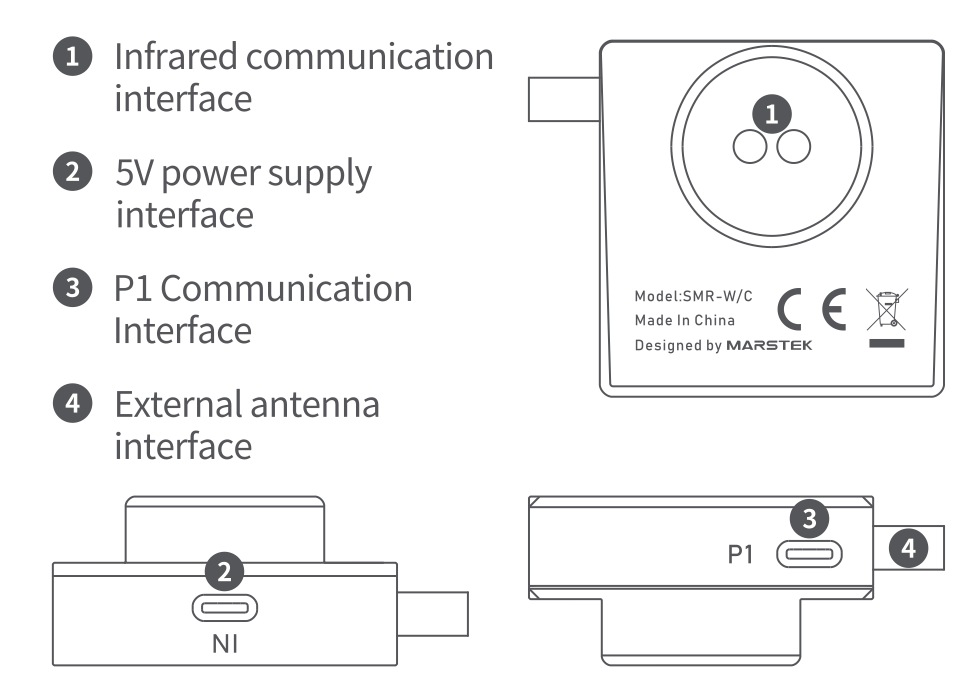

2) Lecteur de compteur – Port P1 / Infrarouge (SMR-W/C)

2.1 Fonction

Le SMR-W/C lit directement les données du compteur communicant :

via port P1 (câble)
ou via lecture infrarouge selon le modèle du compteur

Aucune pince n’est nécessaire.

2.2 Principe d’installation

Identifier le fabricant et le modèle du compteur dans l’application.
Connecter :

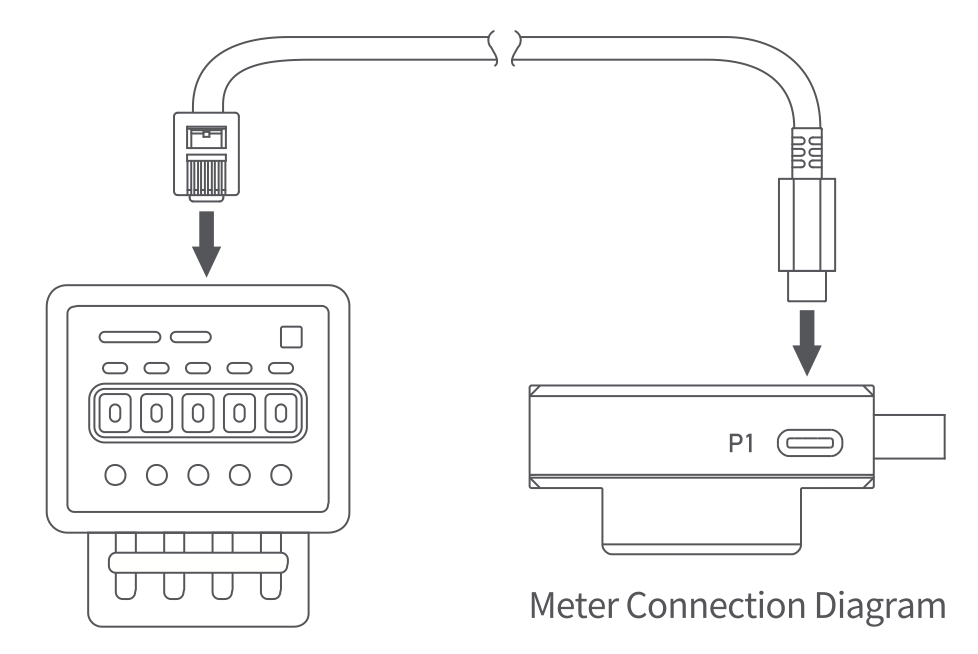

soit le câble P1 au compteur
soit le capteur infrarouge (ventouse)
Brancher l’alimentation du module.
Ajouter l’appareil dans l’application.

2.3 Points d’attention

Le câble P1 est réservé au compteur
Compatibilité dépend du modèle exact du compteur

3) Dépannage rapide (commun)

Pas de données → vérifier Wi-Fi 2,4 GHz
Valeurs incohérentes (CT) → sens de pince incorrect
Lecteur non reconnu → mauvais type de compteur sélectionné

4) Téléchargement des manuels

Onduleur

Micro-onduleur photovoltaïque — Installation et mise en service

Le micro-onduleur Marstek série MST-MI assure la conversion du courant continu (DC) produit par les modules photovoltaïques en courant alternatif (AC) injecté sur le réseau. Chaque micro-onduleur fonctionne au niveau du module et intègre un suivi MPPT indépendant.

Conditions préalables et sécurité

L’installation, la mise en service et la maintenance doivent être réalisées uniquement par du personnel qualifié
Le micro-onduleur fonctionne sous tension dès qu’il est alimenté côté DC
La température de surface peut être élevée en fonctionnement
Toute intervention non autorisée est interdite

Placement et environnement d’installation

Le micro-onduleur doit être installé sous les modules photovoltaïques, dans un environnement ventilé, à l’abri de la pluie, de la neige, du rayonnement solaire direct et des UV.
Un espace libre d’au moins 2 cm doit être respecté autour du boîtier pour la dissipation thermique.

Interfaces et connexions

Entrées DC : connexion directe aux modules photovoltaïques
Sortie AC : connexion au réseau électrique avec mise à la terre intégrée
Communication : Wi-Fi ou 4G selon le modèle
Indicateur LED d’état

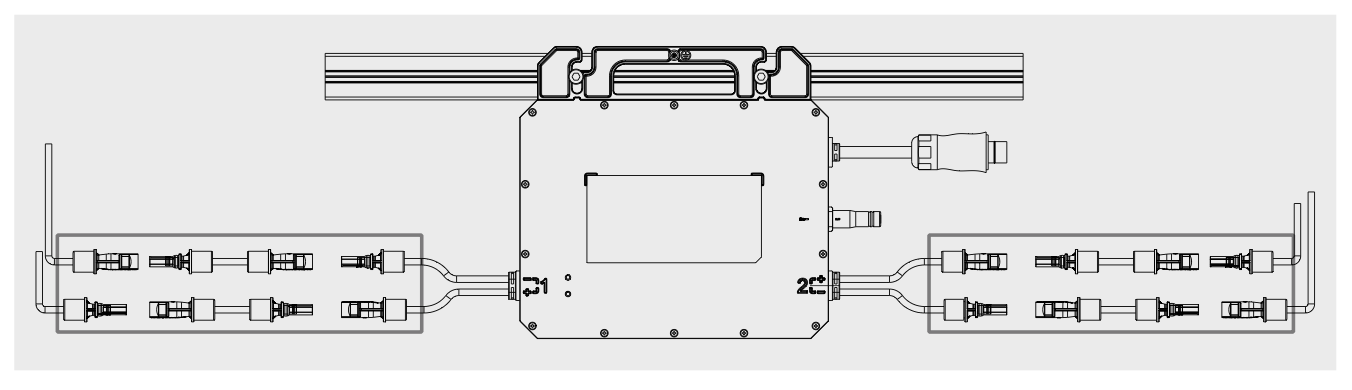

Installation électrique

Fixer le micro-onduleur sur la structure PV, étiquette orientée vers le haut
Connecter les modules photovoltaïques aux entrées DC

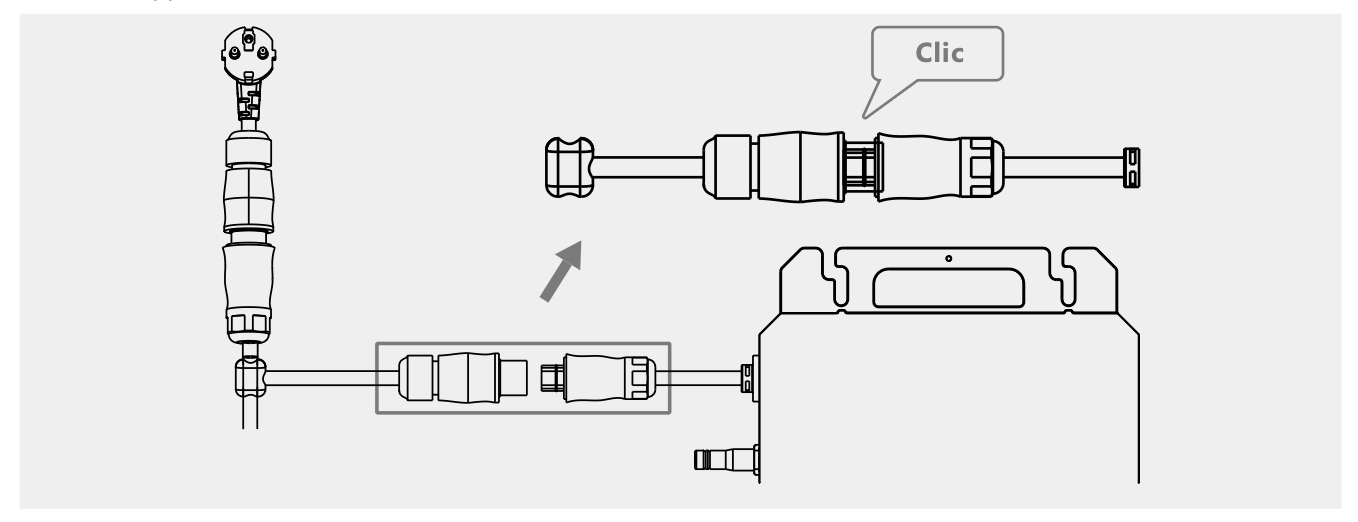

Connecter la sortie AC au réseau électrique
Ne jamais connecter de batteries ou d’autres sources d’alimentation

Principe de fonctionnement

Le micro-onduleur convertit le courant DC en courant AC monophasé. Le suivi MPPT optimise la production d’énergie. En l’absence de production suffisante, l’appareil s’arrête automatiquement.

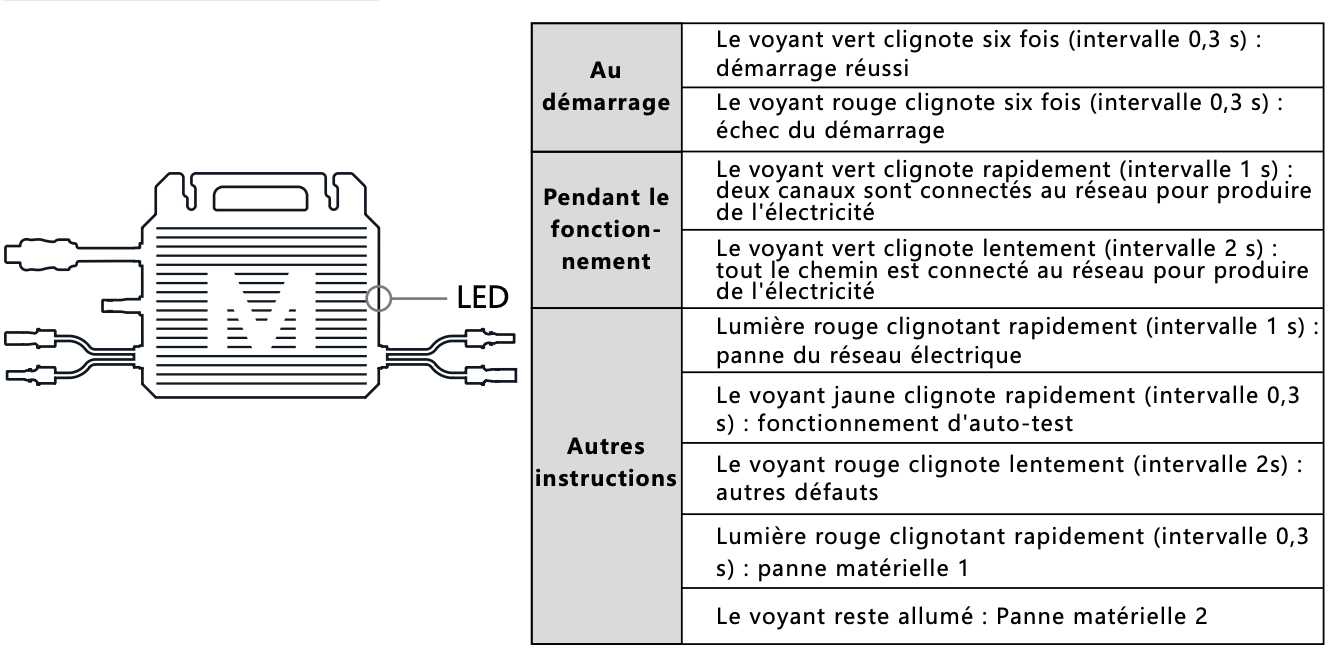

Voyants LED

Vert clignotant : fonctionnement normal
Rouge clignotant : défaut
Rouge fixe : panne matérielle

Défauts et protections

Le micro-onduleur intègre des protections contre les anomalies réseau, la surchauffe et les défauts internes. En cas de défaut persistant, consulter le manuel technique.

Documentation

Lien PDF — Manuel onduleur : annexes/Manuel onduleur.pdf

Application Marstek – Guide installateur

SECTION 1 — Téléchargement de l’application

L’application Marstek est indispensable pour la mise en service, la configuration et le suivi de la batterie.
Android : Google Play → rechercher Marstek
iOS : App Store → rechercher Marstek

SECTION 2 — Création et gestion du compte (obligatoire)

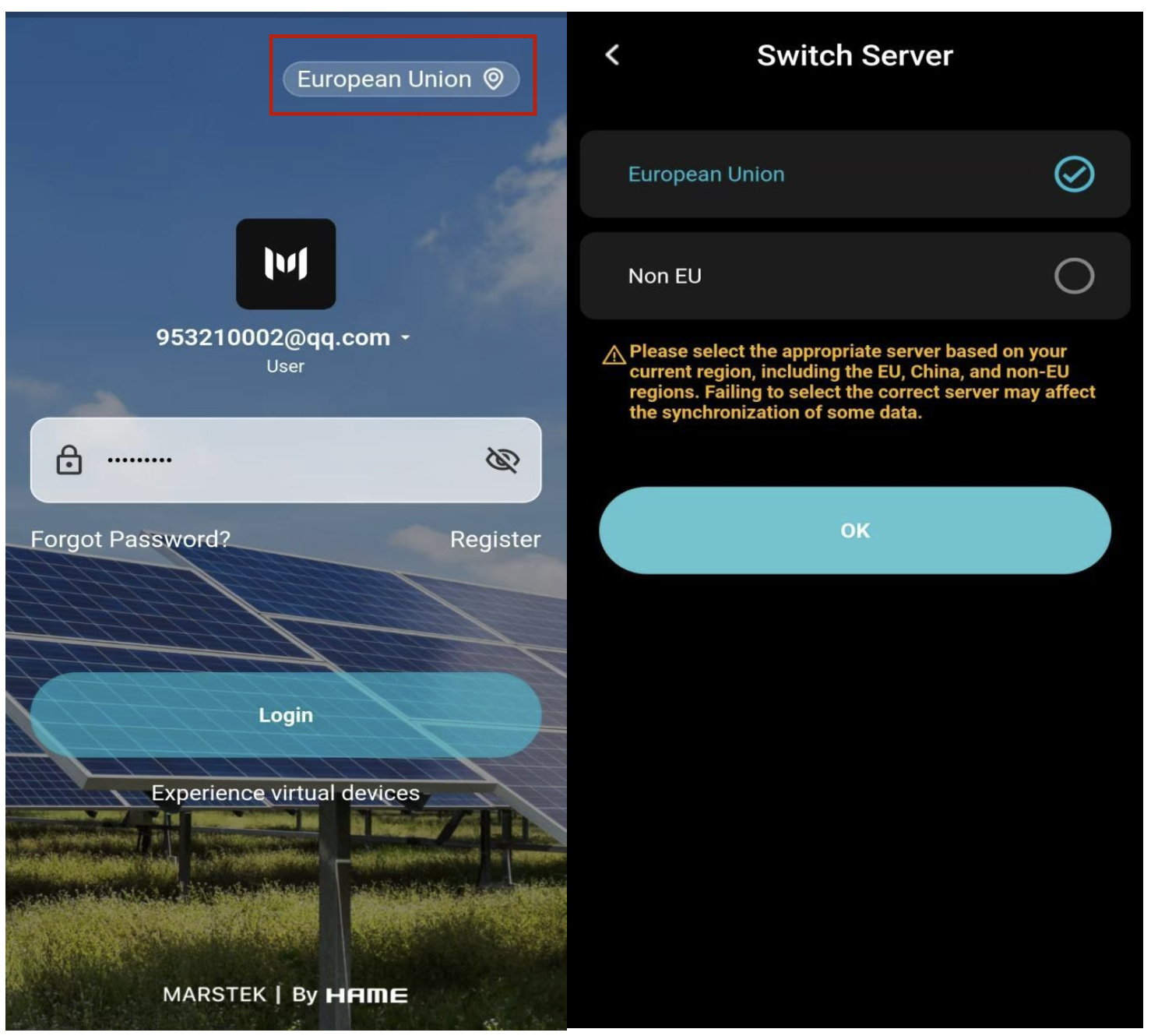

Sélectionner impérativement le serveur : European Union

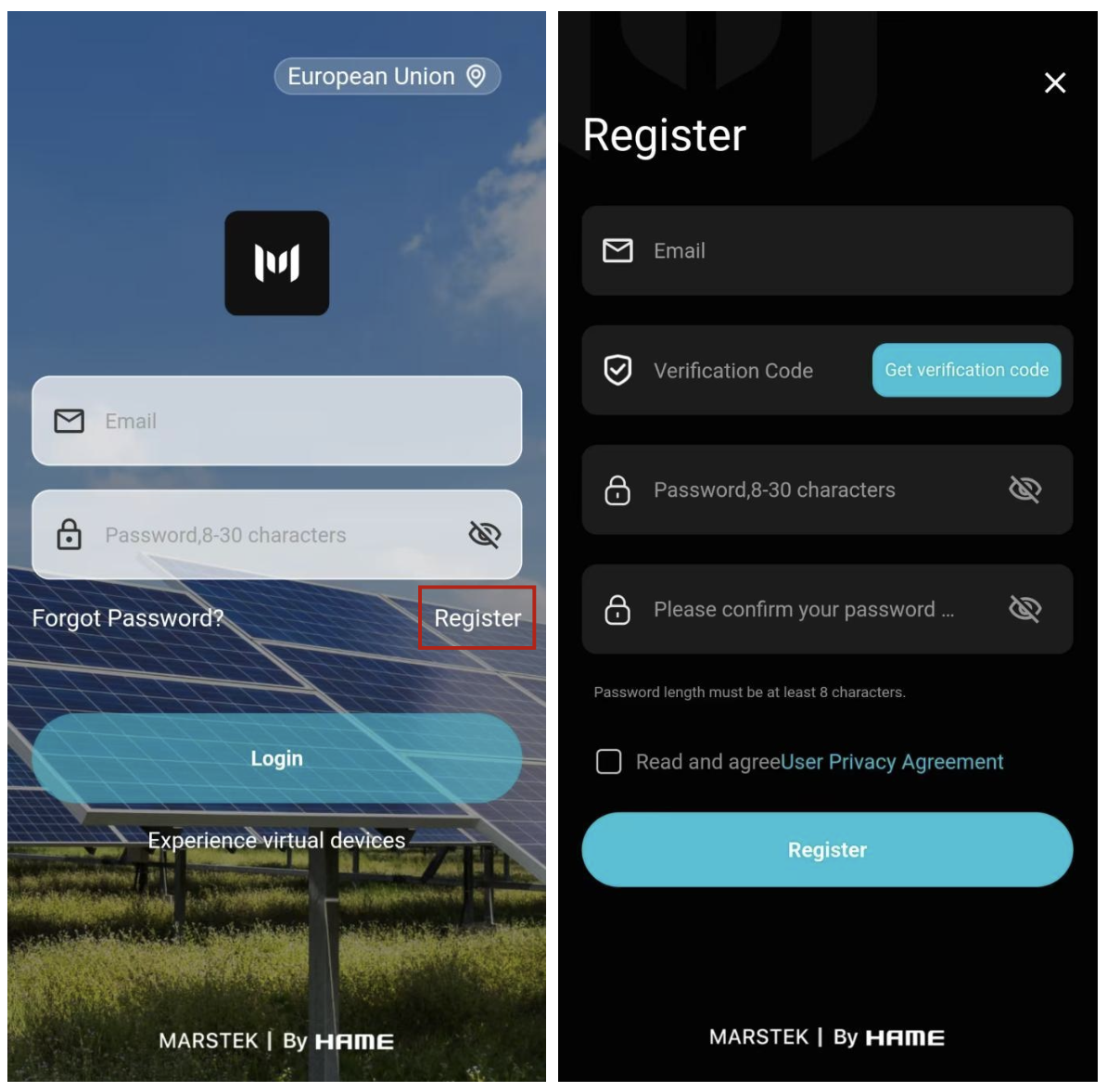

Créer un compte avec l’adresse e-mail du client final
Connexion via e-mail + mot de passe
⚠️ Il n’existe pas de compte installateur.
Le compte appartient au client, même si l’installation est faite par l’installateur.

SECTION 3 — Ajout de la batterie

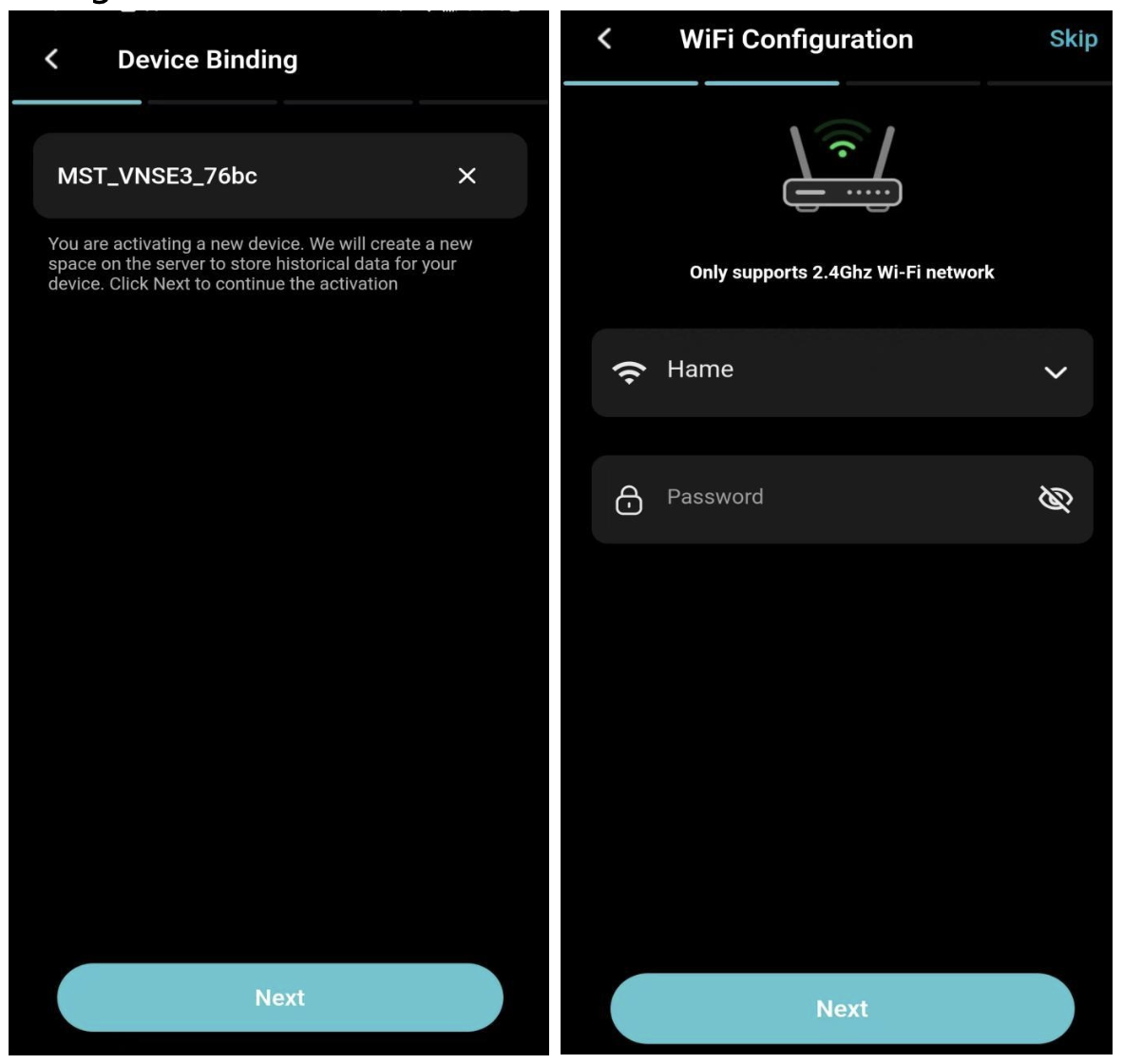

3.1 Ajout via Bluetooth (obligatoire)

Activer le Bluetooth du smartphone
Dans l’app : Add Device
Sélectionner la batterie détectée
Confirmer l’association
🟢 Le Bluetooth doit rester actif pendant toute la configuration.

3.2 Configuration Wi-Fi

Sélectionner le Wi-Fi du site
2.4 GHz uniquement
Encoder le mot de passe Wi-Fi
Valider
⚠️ Le Bluetooth doit rester actif durant cette étape.

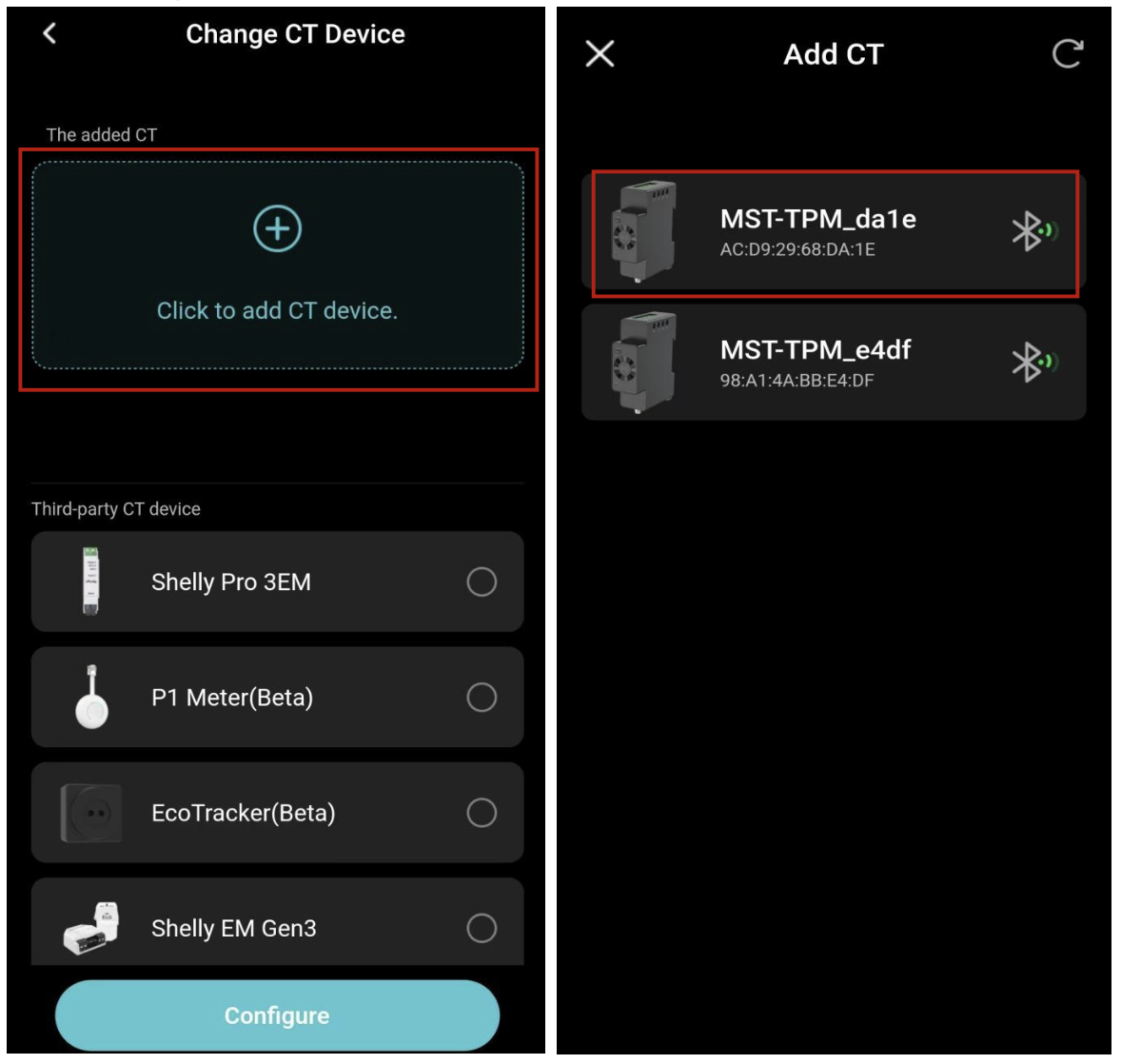

SECTION 4 — Configuration des capteurs (CT)

4.1 Capteurs Marstek

Menu Add CT
Le CT reprend automatiquement le Wi-Fi de la batterie
Renommer le CT si nécessaire (nom court recommandé)

4.2 Capteurs tiers (Shelly, P1, Ecotracker…)

Sélectionner le modèle dans la liste
Le smartphone, la batterie et le CT doivent être sur le même réseau
Finaliser la configuration via l’application

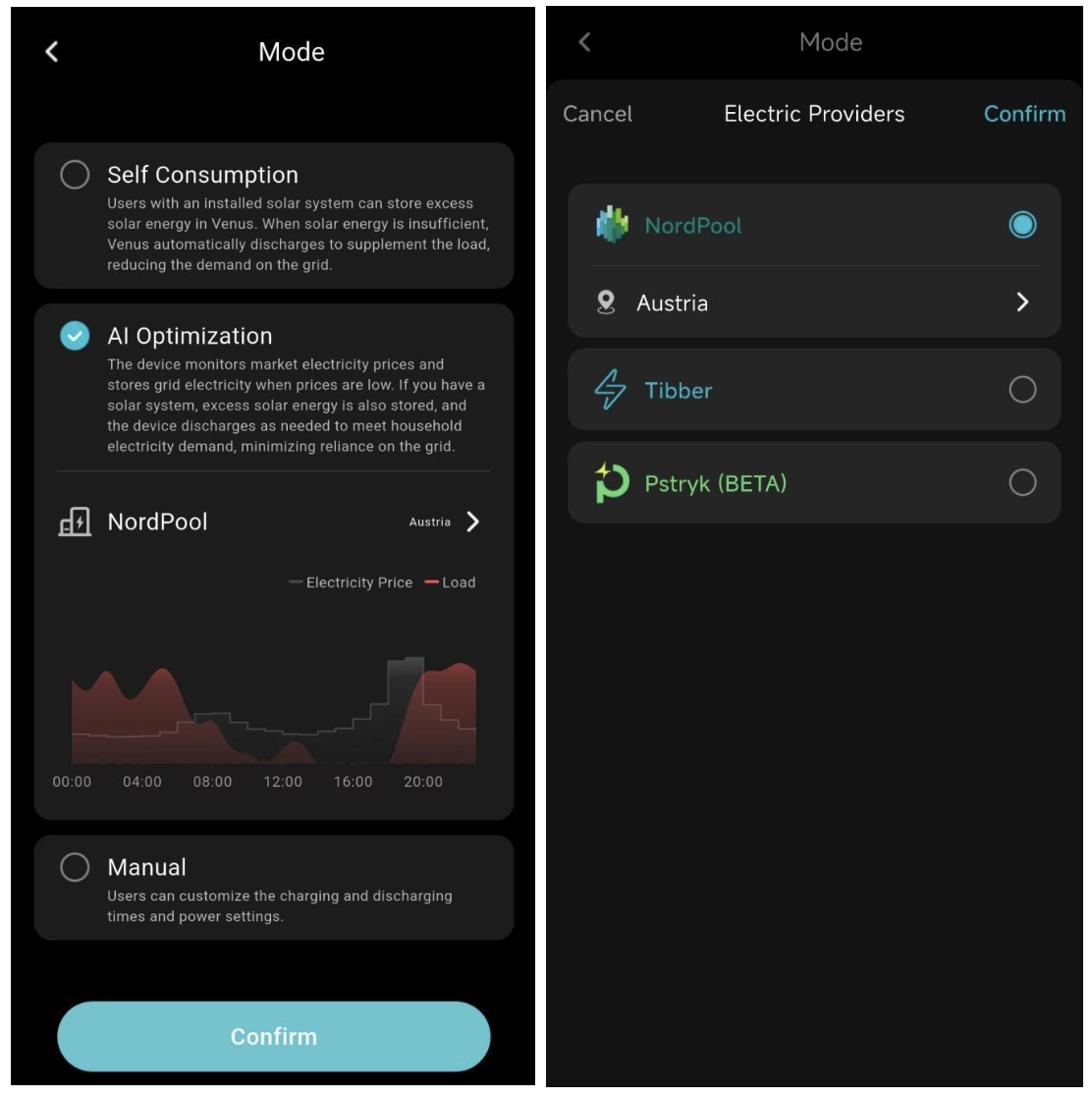

SECTION 5 — Choix du mode de fonctionnement

Autoconsommation → priorité à la consommation du logement
Mode IA → optimisation selon les tarifs d’électricité (inclut l’autoconsommation)
Mode manuel → plages horaires, puissances et jours définis

SECTION 6 — Mise à jour firmware

Les mises à jour sont proposées automatiquement
Firmware batterie : Bluetooth requis
Module de communication : Bluetooth ou Wi-Fi

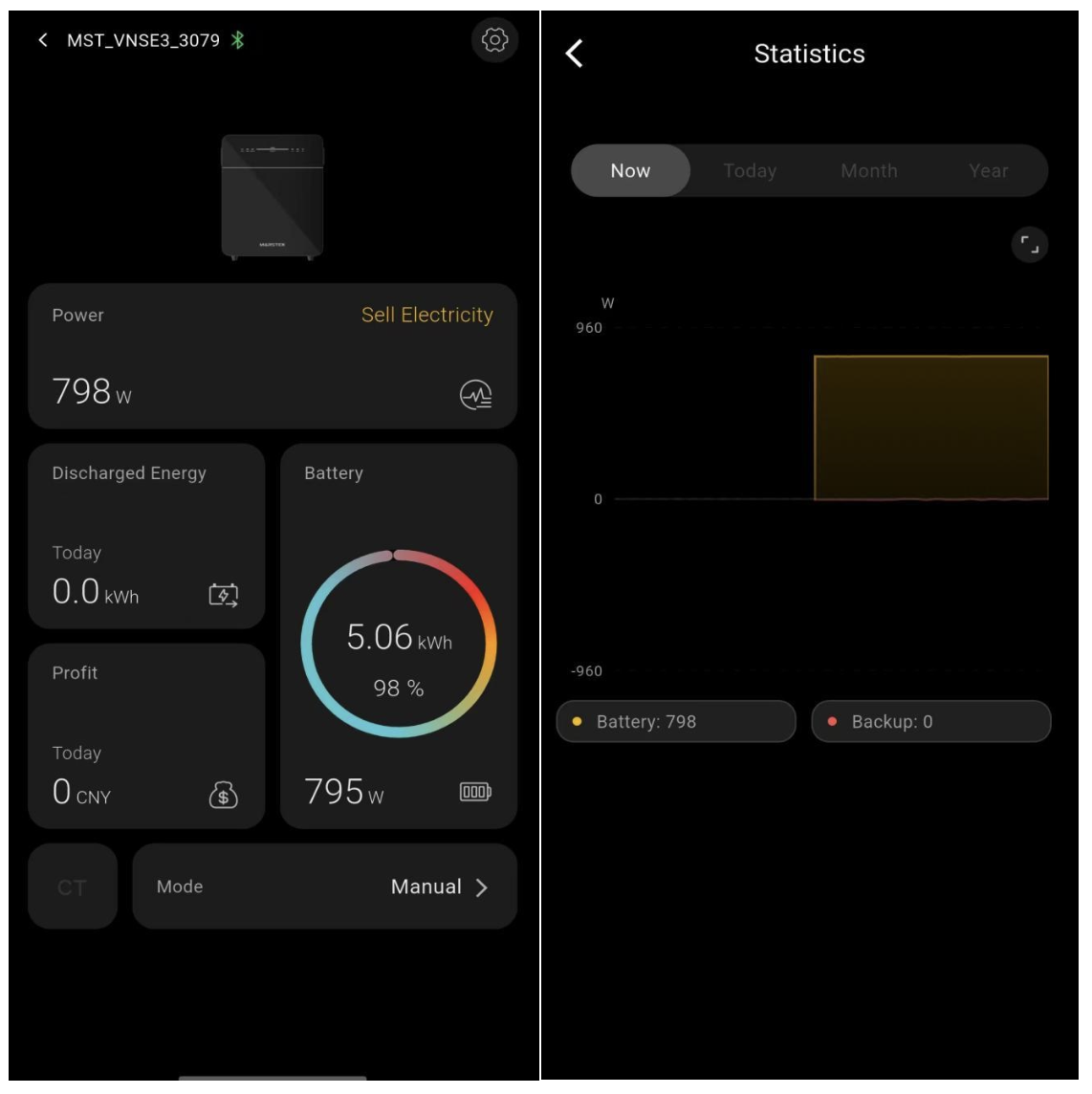

SECTION 7 — Écran principal (Home)

L’écran principal affiche :
État de la batterie (charge, décharge, veille…)
Puissance instantanée
Niveau de charge (%)
Mode actif
État des CT
🟢 Bluetooth ou Wi-Fi vert = communication active
⚪ gris = non connecté

SECTION 8 — Statistiques

Profit
Historique charge / décharge
Données par jour / mois / année

SECTION 9 — Paramètres principaux

Configuration Wi-Fi (Bluetooth requis)
Prix de l’électricité
Limite de puissance réseau : 800 W ou 2500 W
Profondeur de décharge (DoD) : 30 % à 88 %
Partage d’appareil (lecture seule ou contrôle)

SECTION 10 — Dépannage — Batterie non visible

Vérifier :
Wi-Fi 2.4 GHz
Bluetooth activé
Batterie, smartphone et CT sur le même réseau
Redémarrer l’app si nécessaire

SECTION 11 — Réinitialisation (Reset)

Reset avec effacement des données → supprime les données énergétiques cumulées
Reset sans effacement → conserve les données

📄 Télécharger le manuel complet de l’application Marstek
